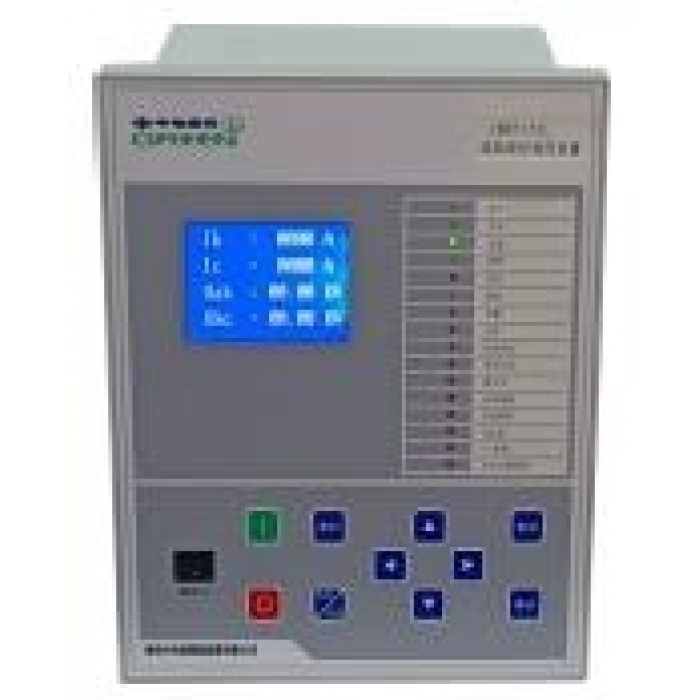

型號：

特點：

• 先進的32 位高速處理器，強大的運算判斷處理能力。

• 中文液晶顯示，人機界面友善、操作方便。

• 采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。

• 采用高分辨率采樣芯片，精度高，測量精確。

• 模塊化、組態化嵌入式軟件功能設計，功能齊全，配置靈活。

• 采用高可靠性設計，并具有完善的自檢功能，保證裝置可靠運行。

• 體積小、重量輕，可集中組屏，也可分散安裝在開關柜上。

• 裝置具有高速RS485 通訊接口，方便與各類監控系統及其他智能設備連接通訊。

主要功能：

1. 保護功能

裝置適用于35KV 及以下電壓等級的發電廠、變電站、配電站所等場合，功能涵蓋了電力變壓器保護、線路保護、電

容器保護、電動機保護等。

2. 測量功能

裝置可實時采集測量電壓、電流、頻率、有功功率、無功功率及功率因數等。裝置設有11 路開關量采集接口，開入

量電源為裝置自身輸出的直流電源，可用于采集斷路器位置接點、刀閘位置接點、外部閉鎖接點、變壓器非電量信號

接點等開關量。

3. 控制功能

裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作，也可通過裝置鍵盤菜單操作或開關柜控制按鈕對斷路器

進行手動分閘、合閘控制操作。保護定值的修改、保護功能的投退均可由遠方遙控進行。

4. 事件記錄功能

裝置具有大容量事件記錄功能，可以將發生的重要事件生成報告保存，裝置失電后報告不丟失。裝置事件的存放采用

循環方式，即有最新事件報告保存時，最老的事件自動被刪除。動作事件報告的內容為裝置發生保護動作的保護類型、

保護動作的發生時間、以及保護動作時刻的故障量數據。

5. 通信功能

裝置支持RS485 通信方式，支持IEC103、IEC101、Modbus 等多種工業及電力通信規約，既可以連接本地監控后臺，

也可以連接遠方監控主站或監控云平臺。
